Foshan Huiju Decoration Material Co. Ltd.
english
français
Deutsch
Italiano
Русский
Español
português
Nederlandse
ελληνικά
日本語
한국
العربية
हिन्दी
Türkçe
indonesia
tiếng Việt
ไทย
বাংলা
فارسی
polski
|
| ブランド名: | SUNHOUSE |
| MOQ: | 500個 |
| 補給能力: | 3000000メートル/每にメーターで計る 月 |
異なるサプライヤーの耐火石膏ボードは、色、寸法、製品説明が似ている場合がありますが、製造の一貫性は非常に異なるレベルにあります。信頼できる購入決定を行うには、石膏コア、補強材、表面接着、エッジ強度、寸法管理、バッチトレーサビリティを必要な防火アセンブリとともに検討する必要があります。高温安定性は、外観、ボードの重量、またはサプライヤーの主張だけでは確認できません。
石膏コアが大きな空隙、弱い領域、異常な粉末化、または目に見える材料の分離がなく均一に形成されているかどうかを確認します。
宣言された耐火性配合と、繊維と添加剤が生産を通じて一貫して配布されていることを示す証拠を確認します。
該当する規格に基づいて、曲げ性能、コアとエッジの硬度、フェーシング接着およびファスナー関連の特性を確認します。
納品された製品およびバッチ ID を、テスト済みまたはリストに記載されている壁、天井、シャフト、または床と天井のアセンブリと照合します。
コア品質は 1 つの特性によって定義されるわけではありません。これは、石膏の純度、原料の準備、水の管理、添加剤、強化繊維、発泡、スラリーの混合、ボードの成形、乾燥、および最終品質検査を組み合わせた結果です。安定した生産プロセスでは、異なるバッチ間でも一貫した寸法、強度、表面接着力、および製品識別を備えたボードを作成する必要があります。
ボードの密度と単位面積あたりの質量は、取り扱い、強度、輸送重量、熱挙動に影響を与える可能性がありますが、ボードが重いほど自動的に耐火ボードの評価が高くなるわけではありません。防火性能は、完全な配合とテストされたアセンブリによって決まります。バイヤーは、最も重いサンプルを選択するのではなく、承認された製品の指定を比較し、証拠をテストする必要があります。

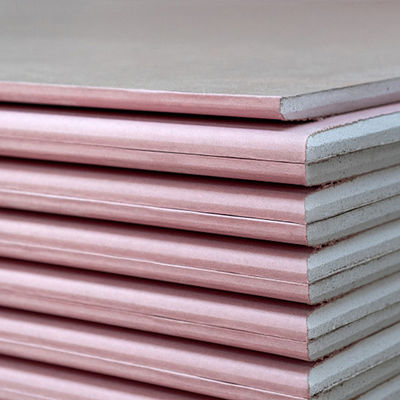

この図は、紙面耐火石膏ボードの一般的な構造を示しています。正確なコア配合、繊維の種類、添加剤、紙の仕様、製品デザインはメーカーによって異なります。
石膏母材はパネルの本体を形成します。その粘稠度は、生石膏の品質、粒子の調製、水の比率、結晶形成、乾燥条件、およびスラリー内の他の成分の分布によって影響されます。
耐火製品では通常、熱にさらされた際の深刻な亀裂や早期のコア脱落を制限するために強化繊維が使用されています。繊維の量、長さ、分布、およびコア配合との適合性は、製造の一貫性に影響します。
メーカーは、コアの構造、収縮、接着、水分要求量、重量、または高温挙動を管理するために独自の添加剤を使用する場合があります。配合は、製品およびアセンブリの文書によって管理およびサポートされる必要があります。
表面材は石膏コアと複合体を形成し、取り扱い、仕上げ、留め具の保持力、エッジ損傷に対する耐性に影響を与えます。接着不良、しわ、層間剥離は、プロセスまたは湿気の問題を示している可能性があります。
石膏には、その結晶構造内に化学的に結合した水が含まれています。火にさらされると、熱によりこの水が焼成を通じて蒸気として徐々に放出されます。このプロセス中にエネルギーが消費され、パネル背後の温度上昇を遅らせるのに役立ちます。結合した水が放出された後、残ったコアは収縮、亀裂、および凝集力の低下を起こしやすくなります。
露出したボード表面は熱を受け取り始めますが、石膏コアが保護されたキャビティへの急速な温度伝達を制限します。
石膏の結晶構造に含まれる水分が蒸気として徐々に放出され、熱を吸収して温度上昇を遅らせます。
火災への曝露が続くと、焼成された領域がボード内をさらに深く移動します。基板の厚さと層の配置は、熱が伝わる距離に影響します。
脱水が進行すると、残った材料が収縮して亀裂が生じる可能性があります。強化剤と独自の添加剤は、パネルの粘着力を長期間維持するのに役立ちます。
ボード層、接合部、留め具、フレーム、断熱材が連携して、構造全体が耐火限界に達する時期を決定します。
ボードサンプルをトーチ、炉、または小型実験装置で加熱すると、制御された条件下での亀裂や収縮を比較するのに役立ちますが、60 分間または 120 分間の評価は確立されません。時間当たりのパフォーマンスは、該当する完全な組み立てテストまたは認定リストによって裏付けられている必要があります。
| 品質指標 | 購入者が検討すべきこと | 管理が不十分な場合の潜在的なリスク |
|---|---|---|
| コアの均一性 | 均一な色と質感、一貫した構造、明らかな大きな空洞、混合されていない粒子、または分離されたゾーンはありません。 | 局所的な弱点、不安定な切断、不均一な強度、およびサンプル間での一貫性のない挙動。 |
| 単位面積あたりの質量 | 承認された製品データと比較した、基板と生産バッチ間の一貫性。 | 大きな変動は、泡立ち、厚さ、水分、または配合の変化を示している可能性があります。 |
| 厚さの均一性 | 適用される寸法公差内でボードのコーナー、エッジ、および中心にわたる測定。 | 取り付けの不均一、接合部の仕上げの問題、テスト製品との不一致。 |
| 芯の硬度 | 該当する製品テストにおける、フィールド、エッジ、端の領域の局所的な圧痕に対する耐性。 | 柔らかいエッジ、ファスナーの損傷、取り扱い上の損失、取り付けの信頼性の低下。 |
| 曲げ強度 | 該当する試験方法で要求される、平行および垂直方向に負荷がかかったときの基板抵抗。 | 吊り上げ、設置、現場での取り扱い中の過度の破損。 |
| ファスナーの抵抗 | 該当する釘抜きまたはファスナー関連の性能と、固定点周囲の紙および芯の状態。 | ネジ頭の抜け、局所的な潰れ、または早期のパネルの脱落。 |
| ペーパートゥコアボンド | 紙のゆるみ、気泡、しわ、目に見える剥離のない連続接着。 | 仕上げの欠陥、エッジの損傷、複合材の完全性の低下。 |
| エッジ形成 | まっすぐでコンパクト、損傷のない、一貫した形状を備えたテーパーまたは正方形のエッジ。 | 角の破損、接合不良、廃棄物の増加、設置の遅れ。 |
| 残留水分 | 製造、保管、出荷後、異常な湿気や結露による損傷がなく、安定した状態であること。 | 紙の剥離、歪み、カビの危険性、重量の増加、取り扱い強度の低下。 |
| バッチの識別 | メーカー、製品タイプ、厚さ、日付、またはバッチコードがボードに印刷されているか、パレットに明確にマークされています。 | 納品されたボードをテスト文書や工場の品質記録と結び付けることができない。 |
密度は製造の一貫性をチェックする際に役立ちますが、耐火性能の唯一の指標として使用すべきではありません。最新の耐火ボードには、さまざまな配合、発泡技術、独自のコア設計が使用されている場合があります。 2 つの製品は異なる重量を持つことができますが、どちらも特定の防火アセンブリとして承認されています。
最も有用な比較は、同じ製品、厚さ、製造仕様の製造バッチ間の比較です。ボードの重量に説明のつかない大きな変化がある場合は、追加の検査が正当化される場合がありますが、重量が大きいだけでは耐火性が優れていることは証明されません。
| 体重観察 | 考えられる説明 | 購入者に推奨されるアクション |
|---|---|---|
| 重量が承認されたサンプルよりも大きい | 配合の違い、泡立ちの減少、水分の増加、厚みの増加、または製造のばらつき。 | 受領前に寸法、湿気状態、製品コード、工場バッチ記録を確認してください。 |
| 重量が承認されたサンプルよりも低い | 発泡の増加、ボードの薄化、配合の変更、または材料含有量の削減。 | 厚さ、強度テスト、および承認された耐火製品指定との接続を検証します。 |
| 1パレット内でのばらつきが大きい | 不均一な乾燥、厚さのばらつき、湿気への曝露、または一貫性のない生産管理。 | サンプリングを拡大し、影響を受ける生産バッチを隔離します。 |
| 重量は一定だがエッジが弱い | エッジの形成、紙の接着、または乾燥の制御が不十分な場合、重量が中央に集中する可能性があります。 | 体重のみに基づいて承認しないでください。エッジと機械的特性のチェックを実施します。 |
強化繊維は一般に耐火性石膏コアに組み込まれ、重度の亀裂を軽減し、熱にさらされた際の凝集力を維持します。ただし、通常、購入者は 1 つの壊れた端を見て繊維の量や分布を正確に判断することはできません。
破損したサンプルにガラス繊維が見られる場合は、強化されていることを示す可能性がありますが、製品がタイプ X、タイプ C、タイプ F、またはその他の耐火等級を満たしていることを証明するものではありません。製品のコンプライアンス文書と組み立てテストの証拠は引き続き必要です。
石膏は化学的に結合した水を失うと、その構造が変化し、収縮する可能性があります。コアが凝集力を維持できない場合、亀裂や開口部が生じる可能性があります。強化された独自の製品では、特定のテストされたアセンブリの動作を改善するために、追加の繊維または収縮補償添加剤が使用される場合があります。
原料の品質と結晶形成は、硬化石膏マトリックスの基本構造に影響を与えます。
水の比率、混合エネルギー、設定制御は細孔構造、密度、生産の一貫性に影響します。
適切に配置された補強材は、進行中の亀裂を橋渡しし、材料の早期脱落を制限するのに役立ちます。
強化された配合物には、特定の耐火試験中の収縮を相殺したり、コアの安定性を維持したりすることを目的とした添加剤が含まれる場合があります。
厚さが厚くなると焼成が進行する距離が長くなりますが、厚さだけでシステムの定格が決まるわけではありません。
テスト済みの構造に従って設置すると、複数の層や千鳥状の接合部により直接の熱経路が遅れる可能性があります。
ネジ周囲のコアとフェーシングの完全性は、組み立てテスト中にライニングがどれだけ長く取り付けられたままになるかに影響します。
スタッドの動き、ボードの接合部、周囲の詳細は、システム全体での亀裂や開口部の発生に影響を与えます。
製品品質テストは、ボードが一貫して製造されており、意図したとおりに取り扱い、設置できることを確認するのに役立ちます。必要なテスト方法と合格値は、該当する製品規格、基板の種類、厚さ、および仕向け市場によって異なります。
| 検査またはテスト | 評価するもの | 購入金額 |
|---|---|---|
| 寸法と直角度 | 長さ、幅、厚さ、エッジのプロファイル、対角線の違い、およびボード全体の形状。 | 取り付けの互換性と寸法の一貫性を確認します。 |
| 曲げ強度 | 指定された方向の基板の曲げに対する耐性。 | 積み込み、持ち上げ、設置時の破損リスクを予測するのに役立ちます。 |
| 芯の硬度 | 指定された試験位置における石膏コアの局所抵抗。 | 軟らかい、または十分に強化されていないコア領域を特定するのに役立ちます。 |
| エッジとエンドの硬度 | ボードのエッジと端の局所的な損傷に対する耐性。 | 角の破損、接合部の品質、ファスナーの取り付けに関連します。 |
| 釘抜きまたはファスナーへの耐性 | 該当する方法でのファスナーヘッドの引き抜けに対する耐性。 | 固定周りのコアとフェーシングの整合性の評価をサポートします。 |
| 加湿されたたわみ | 指定された湿度条件にさらされた後の基板のたわみ。 | 関連する天井用途の寸法安定性を評価するのに役立ちます。 |
| 紙ボンド検査 | 化粧紙と石膏芯との接着力。 | 層間剥離のリスクと仕上げの問題を特定します。 |
| 単位面積あたりの質量 | 表面積と厚さに応じたボードの重量。 | バッチの一貫性チェックと貨物計画をサポートします。 |
| 水分状態 | 異常な湿気、結露、または不完全な乾燥の証拠。 | 基板が歪んだり、弱くなったり、湿気で損傷したりするリスクを軽減します。 |
| 外観断面検査 | 目に見えるコアの均一性、空洞、混合されていない粒子、エッジの状態。 | 最初のスクリーニング方法としては役立ちますが、標準化されたテストの代替としては役立ちません。 |
ボードは、必要な防火アセンブリの承認が得られていないにもかかわらず、曲げ試験や硬度試験では良好な性能を発揮できます。物理的な製品テストと耐火性テストは異なる質問に答えるため、必要に応じて両方を確認する必要があります。
キャビティが大きいと、局所的に弱いゾーンが生じ、切削動作が不安定になる可能性があります。
過度の粉末化は、硬化の弱さ、湿気による損傷、または生産管理の不良を示している可能性があります。
集中した繊維束は、不均一な混合と分布を示している可能性があります。
フェーシングが緩んでいると、仕上げの失敗、エッジの損傷、取り扱い不良の原因となる可能性があります。
エッジが弱いと、破損、ネジの損傷、接合処理の問題が増加します。
厚さのばらつきは、取り付け位置の調整や製品の適合性に影響を与える可能性があります。
湿気にさらされると、取り扱い強度が低下し、表面の接着が損傷する可能性があります。
予期せぬ汚染は、原材料または保管条件が不適切であることを示している可能性があります。
エッジが弱い、積み重ねが不十分、または梱包が不十分な場合、損傷が繰り返される可能性があります。
識別されていないボードを承認された製品ドキュメントに確実に接続することはできません。
混合マーキングは、制御されていないローディングまたは置換を示している可能性があります。
大きな変動は、厚さ、水分、泡立ち、または配合の違いを示している可能性があります。
バイヤーは、サンプル間の相対的なコア挙動を評価するために制御された比較テストを使用できますが、テスト条件と目的は明確に定義される必要があります。結果は、独立した時間ごとの火災評価としてではなく、サプライヤーの品質管理情報として扱われる必要があります。
| 比較項目 | 考えられる観察 | 正しい解釈 |
|---|---|---|
| 線形収縮 | 定義された加熱サイクル後の試験片寸法の変化。 | サンプルサイズ、加熱速度、暴露が一貫している場合にのみ、管理された製品の比較に役立ちます。 |
| 亀裂の発生 | 加熱後に目に見える亀裂の数、幅、位置。 | 相対的なコアの凝集を示す可能性がありますが、完全な壁の拘束と荷重は再現されません。 |
| コアフォールアウト | 加熱された試験片からの材料の損失。 | 比較品質レビューはサポートできますが、組み立て耐久性を確立することはできません。 |
| 試験片の反り | 露光および冷却後の歪み。 | 配合と加熱条件を反映する可能性があります。比較には同一の標本調製が必要です。 |
| 残留凝集力 | 焼成された試験片が一体の状態を保つ能力。 | 標準化されたシステムテストの代替としてではなく、社内の製造指標として役立ちます。 |
| 裏面温度 | 小さな基板試験片の背後で測定された温度。 | 結果は装置、シーリング、試験片のサイズ、露出に大きく依存するため、壁の評価として示すべきではありません。 |
最も適切な使用法は、現在の生産物と同じ製品からの承認済みの参照サンプルを比較することです。サプライヤーは、試験前に試験片の寸法、コンディショニング、炉のプロファイル、測定方法、および合格基準を定義する必要があります。
入荷する石膏の純度、水分、粒子の特性が内部要件に照らしてテストされているかどうかを確認します。
投与量を制御することで、繊維、添加剤、デンプン、発泡剤、水の量を一貫して維持することができます。
混合時間、速度、温度は添加剤の分散とコアの均一性に影響します。
厚さ、幅、エッジプロファイルを継続的に監視することで、寸法のばらつきを軽減します。
制御された乾燥により、紙の結合を損傷したり、コアを過度に焼成したりすることなく、プロセスの水分を除去できます。
表面の欠陥、エッジの損傷、寸法、マーキング、およびボードの重量を製造中にチェックする必要があります。
物理的テストは、校正された機器を使用して定義された頻度で実行され、結果が記録される必要があります。
失敗したバッチまたは混合バッチは隔離され、特定され、承認された輸出注文に入れないようにする必要があります。
検査では、納品された材料を承認されたサンプル、製品仕様、および消防システムの文書と結び付ける必要があります。サンプリング数量と合格ルールは、欠陥が見つかった後ではなく、生産前に合意する必要があります。
慎重に選択した 1 つのサンプルだけをレビューするのではなく、バッチ重量、寸法、エッジの品質、紙の結合、破損率、および実験室の記録を比較してください。
製品規格、承認されたアセンブリリファレンス、現在のリスト、信頼性のレポート、および追跡可能な製品マーキングを確認します。
パレットの強度、湿気からの保護、積載方法、クレーム処理、および大量注文で承認された品質を再現するサプライヤーの能力を評価します。
| サプライヤー評価項目 | サプライヤーの反応が弱い | サプライヤーの好ましい対応 |
|---|---|---|
| コアの配合 | 「当社のボードは高密度で耐火性があります。」 | 製品分類、承認されたアセンブリ、生産管理、および該当する技術文書を特定します。 |
| 繊維含有量 | サポート文書なしでボードの端が壊れていることを示しています。 | 制御された投与について説明し、製品とシステムのコンプライアンスの証拠を提供します。 |
| ボードの重量 | ボードが重いほど耐火性が常に優れていると主張します。 | 公称質量、公差、バッチデータ、および承認された製品の識別を提供します。 |
| ファイアパフォーマンス | 2 時間定格の証拠としてトーチ テスト ビデオを使用します。 | テスト済みまたはリスト化された完全なアセンブリを提供し、そのアセンブリ内のボードの役割を説明します。 |
| 品質検査 | テストの詳細を含まない内部合格証明書のみを提供します。 | バッチ記録、試験方法、機器情報、合意された検査基準を提供します。 |
| トレーサビリティ | ボードとパレットには識別可能な製造コードがありません。 | すべてのパレットと基板のバッチを生産および検査の記録に関連付けることができます。 |
自動的ではありません。密度は重量と物理的特性に影響を与える可能性がありますが、耐火性能は完全なコアの配合とテストされたアセンブリに依存します。密度だけではなく、承認された製品の指定を比較してください。
壊れた端から繊維が存在することが示される場合がありますが、投与量、分布、または製品の分類を確実に確認することはできません。製造管理および技術文書も必要です。
いいえ。トーチ テストは製品分類手順ではなく、完全な耐火アセンブリを再現するものではありません。タイプ X または別の分類は、該当する規格および承認された文書によってサポートされる必要があります。
必ずしもそうとは限りません。曲げ強度、紙の結合、エッジの品質、コアの構造、湿気の状態はすべて破損に影響します。ボードの重量は、標準化された身体検査とともに見直す必要があります。
いいえ。物理強度試験は取り扱いと製品の一貫性を評価するのに役立ちますが、時間耐火性は試験済みまたはリストに記載された完全なアセンブリによって実証する必要があります。
化学的に結合した水が放出されると、石膏の構造が変化し、収縮する可能性があります。強化繊維、添加剤、ボード層、およびアセンブリの拘束は、亀裂の発生を制御するのに役立ちます。
いつもではありません。制御された細孔構造を製品設計の一部にすることができます。懸念されるのは、承認された製造仕様を逸脱する異常な、大規模な、または不均一な排尿です。
いいえ、Type C は通常、独自の強化された Type X 製品です。メーカー、製品名、基板印刷、リスト指定、および承認されたアセンブリ文書によって識別される必要があります。
単一のチェックだけでは十分ではありません。購入者は、寸法、重量の一貫性、断面検査、エッジの状態、物理的試験記録、製品マーキング、および文書検証を組み合わせる必要があります。
明確に識別された参照製品を承認し、測定可能な許容誤差を定義し、バッチ記録を要求し、サンプルを保持し、無許可の配合や工場変更を禁止します。
必要な基板の分類、厚さ、仕向け先規格、アセンブリ番号、物理テスト要件、パッケージング方法、およびプロジェクト数量を提供します。サプライヤーの中核品質、バッチの一貫性、技術文書、出荷前検査計画を生産前にレビューできます。
